新鄉(xiāng)滾軸篩的篩面由很多根平行排列的、其上交錯地裝有篩盤的輥軸組成，滾軸通過鏈輪或齒輪傳動而旋轉(zhuǎn)，其轉(zhuǎn)動方向與物料流動方向相同。為了使篩上的物料層松動以便于透篩，篩盤形狀有偏心的和異形的。為防止物料卡住篩軸，裝有安全保險裝置。滾軸篩全部為座式，有左傳動和右傳動之分，又分帶走輪和不帶走輪的，帶走輪的可在鋼軌上移動。

新鄉(xiāng)滾軸篩的工作原理：滾軸篩用于分離小于規(guī)定尺寸的物料。篩盤采用蝶形結(jié)構(gòu)，設(shè)置有均勻分布的滾軸，沿轉(zhuǎn)軸的軸向設(shè)有若干篩盤，篩盤表面都采用陶瓷噴漆，具有防腐和耐磨雙重效果。轉(zhuǎn)軸通過驅(qū)動設(shè)備驅(qū)動旋轉(zhuǎn)，物料進(jìn)入設(shè)備后，大于篩盤間隙的物料從篩盤上方輸送到下道工序，小于篩盤間隙的物料則從間隙處落入下方的收集皮帶，由收集皮帶輸送出設(shè)備。此外，該種機(jī)型還可配置風(fēng)機(jī)，可以大幅度提高輕物質(zhì)分離效果。

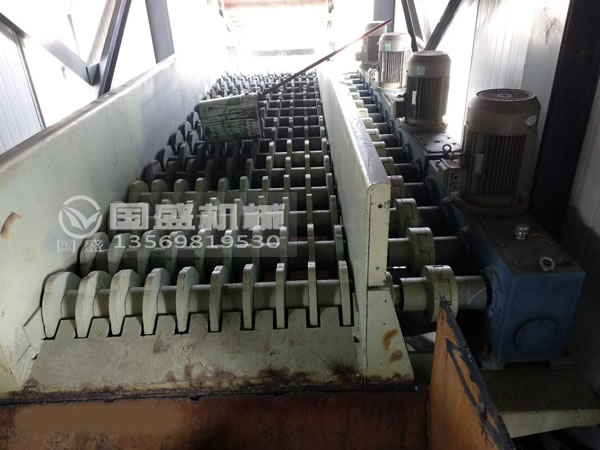

新鄉(xiāng)滾軸篩的主要結(jié)構(gòu)

新鄉(xiāng)滾軸篩是一種特種篩機(jī)，它主要應(yīng)用在粗篩，比如原煤分級、建筑垃圾分選、石頭粗篩等形式，應(yīng)用非常廣泛。那么滾軸篩究竟是怎么運(yùn)作的？讓我們來看一看。

一、新鄉(xiāng)滾軸篩的設(shè)計(jì)思想

新鄉(xiāng)滾軸篩的主要設(shè)計(jì)思想是：滾軸篩煤機(jī)利用多軸旋轉(zhuǎn)推動物料前移, 并同時進(jìn)行篩分。它的工作機(jī)構(gòu)是一排排的篩軸 , 各篩軸按照同一方向旋轉(zhuǎn) , 使物料沿篩面向前運(yùn)動 , 同時攪動物料 , 小于篩孔尺寸的顆粒受自重及篩軸旋轉(zhuǎn)力的作用從篩孔落下 , 大于篩孔尺寸的顆粒留在篩面上繼續(xù)向前運(yùn)動并進(jìn)入碎煤機(jī)進(jìn)行破碎。它由電機(jī)、減速器、傳動機(jī)構(gòu)、篩軸、機(jī)罩、堵煤報(bào)警器等組成。工作時，電機(jī)通過減速器、傳動鏈條驅(qū)動篩軸作同向轉(zhuǎn)動，推動物料在篩面上向前滾動。物料在滾動過程中，小塊物料落下，大塊物料從篩面滾過，進(jìn)入碎煤機(jī)。本系列設(shè)備具有如下特點(diǎn)：1）全部采用鏈條傳動，結(jié)構(gòu)簡單，壽命長，便于維護(hù)。2）設(shè)有多組篩片清掃器，篩面清潔，篩分效率高，不易堵煤。3）設(shè)有堵煤報(bào)警器，確保設(shè)備安全運(yùn)行。4）全密封結(jié)構(gòu)，無粉塵泄漏，脊形頂面，便于沖洗。

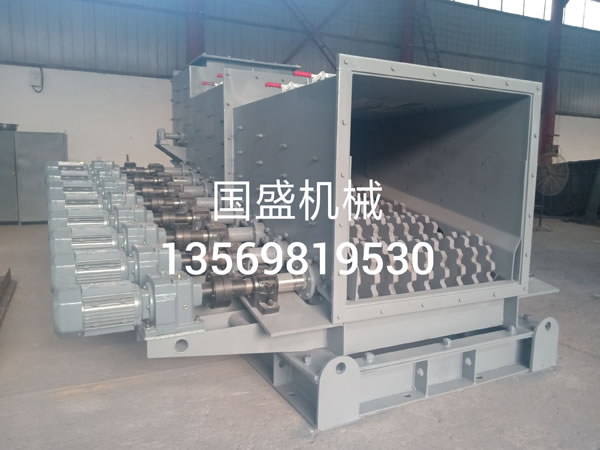

二、總體結(jié)構(gòu)

新鄉(xiāng)滾軸篩篩機(jī)由2 部分組成:篩機(jī)主體和傳動機(jī)構(gòu)。篩機(jī)主體由篩軸裝配、篩箱、底座和翻板裝置組成;傳動機(jī)構(gòu)由電機(jī)、減速器及聯(lián)軸器組成。篩機(jī)的篩軸部件分別坐落在機(jī)座兩側(cè)的軸承座支架上 , 每根篩軸都直接連接著1 組傳動機(jī)構(gòu)。為便于制造和維修 ,篩箱與機(jī)座、電機(jī)底座與機(jī)座、篩箱側(cè)板組件和蓋板之間靠螺栓連接。
