刮板輸送機(jī)

刮板輸送機(jī)是輸送機(jī)的一種，它采用刮板鏈條牽引，使物料在槽內(nèi)勻速均勻的輸送，從外形上看，它的中間槽可以是半封閉式的或全封閉式的，它有機(jī)頭、中間部和機(jī)尾部等三個(gè)部分組成，廣泛應(yīng)用在煤礦、化學(xué)礦山、金屬礦山及電廠等行業(yè)，是目前市面上用來輸送物料的重要運(yùn)輸工具。

產(chǎn)品用途

刮板輸送機(jī)主要用于煤礦薄煤層或極薄煤層、中厚或厚煤層和緩傾斜煤層炮采、普采、高檔普采、綜采綜放等工作面輸送煤炭，也可用于掘進(jìn)巷道運(yùn)輸和順槽運(yùn)輸，配套采煤機(jī)時(shí)，刮板輸送機(jī)中部槽也是采煤機(jī)的行走軌道。

產(chǎn)品特點(diǎn)

1、由于刮板輸送機(jī)采用刮板鏈條牽引，所以在設(shè)計(jì)制作時(shí)所需的鋼材較多，因而它的造價(jià)成本較高。

2、刮板輸送機(jī)的整機(jī)機(jī)身較低，但是結(jié)構(gòu)上非常結(jié)實(shí)耐用，能經(jīng)受住煤炭、礦石或其他物料的沖、撞、砸、壓等外力，在安裝上也比較簡單。

3、刮板輸送機(jī)的機(jī)尾部如果沒有機(jī)殼保護(hù)，可將刮板插入料堆中，刮板就可自行取料輸送。

4、刮板輸送機(jī)對(duì)于工作的底面面板要求不高，可以適應(yīng)不平或彎曲的面板，在輸送時(shí)可水平或傾斜輸送物料。

5、因?yàn)椴擅簷C(jī)(jī)的運(yùn)行軌道與刮板輸送機(jī)的差不多，所以刮板輸送機(jī)可兼作采煤機(jī)的運(yùn)行軌道。

6、刮板輸送機(jī)在輸送長度上可任意進(jìn)料或卸料，但是它不能長距離輸送物料。

7、刮板輸送機(jī)唯一的一個(gè)缺點(diǎn)就是在輸送物料時(shí)容易發(fā)生掉鏈、跳鏈?zhǔn)鹿省?/span>

工作原理

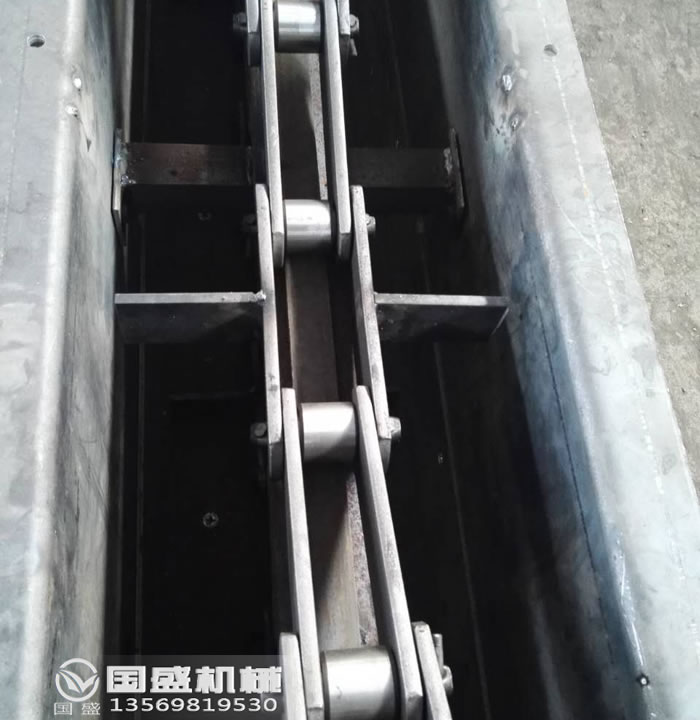

刮板輸送機(jī)的工作原理是將一定數(shù)量的刮板牢牢的固定在鏈條上，組成刮板鏈，使之成為輸送機(jī)械的牽引部件，輸送物料的溜槽為敞開式，而它要作為輸送機(jī)械的承受件，這樣一來，當(dāng)機(jī)械開始啟動(dòng)后，機(jī)頭轉(zhuǎn)動(dòng)部位帶動(dòng)它上面的鏈輪旋轉(zhuǎn)，刮板鏈繞過鏈輪作無級(jí)閉合循環(huán)運(yùn)行，從而使?fàn)懇考墓偉彐湈?dòng)物料沿著承受部件的溜槽向前移動(dòng)，直至到機(jī)頭部位將物料卸載。

使用環(huán)境條件

1.環(huán)境溫度在-10°C～+40°C之間。

2.無破環(huán)絕緣的氣體或蒸汽的環(huán)境中。

3.有甲烷和空氣混合物、煤塵等爆炸性氣體的環(huán)境。

4.海拔高度在2000米以下。

5.無長期連續(xù)滴水的地方。

技術(shù)參數(shù)

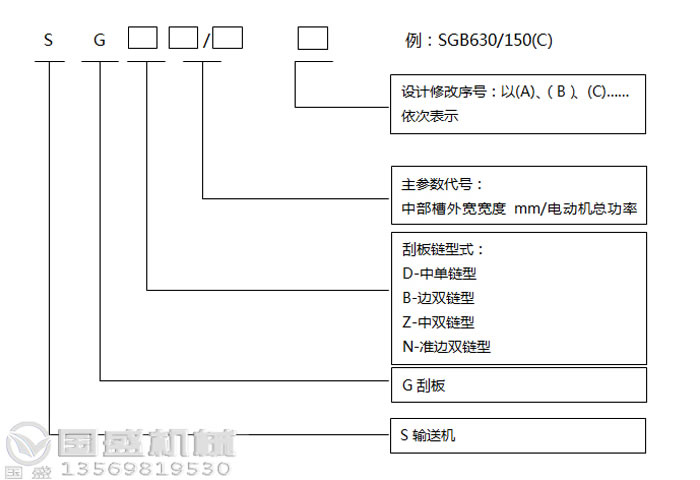

型號(hào)	設(shè)計(jì)長度	輸送量（t/h)	鏈速（m/s)	裝機(jī)功率	圓環(huán)鏈規(guī)格	中部槽規(guī)格
SGD40/5.5V	40	40	0.5	5.5	板式鏈	2000×237×330
SGD280/7.5	40	30	0.63	7.5	10×40-B	1200×280×125
SGD280/11	60	30	0.63	11	10×40-B	1200×280×125
SGD320/17B	80	40	0.95	17	14×50-B	1200×320×150
SGD320/18.5	80	40	0.95	18.5	14×50-B	1200×320×150
SGD320/22	100	40	0.95	22	14×50-B	1200×320×150
SGD420/22	80	60	0.66	22	14×50-C	1200×420×150
SGD420/30	100	80	0.66	30	18×64-B	1200×420×150
SGD630/180	150	400	0.92	2臺(tái)×90	26×92-C	1500×630×222
SGD630/220	150	400	1.07	2臺(tái)×110	26×92-C	1500×630×222

型號(hào)	設(shè)計(jì)長度	輸送量（t/h)	鏈速（m/s)	裝機(jī)功率	圓環(huán)鏈規(guī)格	中部槽規(guī)格
SGB320/18.5	80	40	0.59	18.5	14×50-B	1200×320×150
SGB420/22	80	80	0.88	22	14×50-B	1200×420×150
SGB420/30	100	80	0.88	30	14×50-B	1200×420×150
SGB520/30	100	100	0.88	30	14×50-B	1200×520×150
SGB420/40X	100	100	0.86	40	18×64-B	1500×420×150
SGB520/40	100	120	0.86	40	18×64-B	1500×520×150
SGB620/40T	100	150	0.86	40	18×64-B	1500×620×180
SGB620/80T	160	150	0.86	2臺(tái)×40	18×64-C	1500×620×180
SGB630/150C	200	250	0.86	2臺(tái)×75	18×64-C	1500×630×190
SGB630/180	150	400	0.92	2臺(tái)×90	22×86-C	1500×630×222
SGB630/220	150	450	1.0	2臺(tái)×110	22×86-C	1500×630×222
SGB764/264	150	600	1.12	2臺(tái)×132	22×86-C	1500×764×222

型號(hào)	設(shè)計(jì)長度	輸送量（t/h)	鏈速（m/s)	裝機(jī)功率	圓環(huán)鏈規(guī)格	中部槽規(guī)格
SGZ630/220	150	450	1.0	2臺(tái)×110	22×86-C	1500×630×222
SGZ630/264	200	450	0.95	2臺(tái)×132	22×86-C	1500×630×222
SGZ730/220	180	500	1.0	2臺(tái)×110	22×86-C	1500×730×222
SGZ730/264	200	500	1.12	2臺(tái)×132	22×86-C	1500×730×222
SGZ730/320	200	700	0.95	2臺(tái)×160	26×92-C	1500×730×275(鑄焊）
SGZ764/264	150	600	0.95	2臺(tái)×132	26×92-C	1500×764×222
SGZ764/320D	200	700	0.95	2臺(tái)×160	26×92-C	1500×764×300(鑄焊）

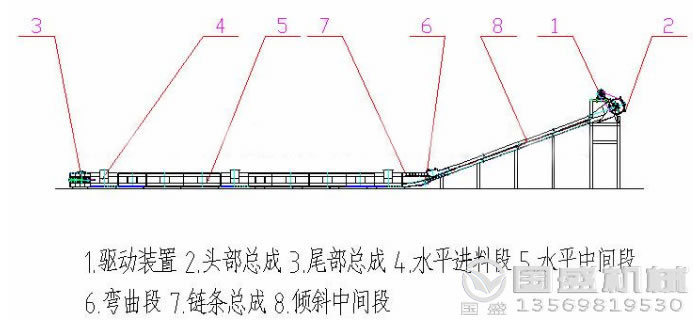

產(chǎn)品結(jié)構(gòu)

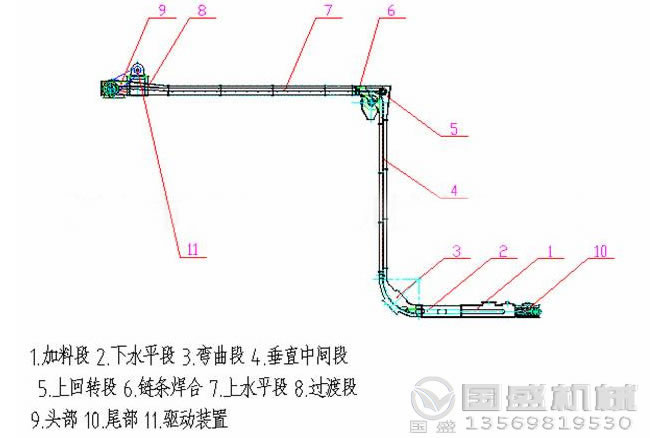

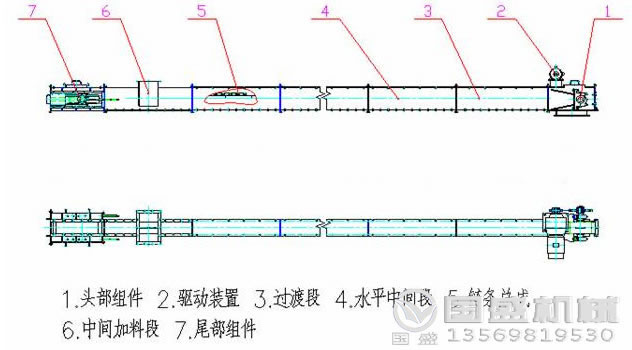

1.產(chǎn)品結(jié)構(gòu)：刮板輸送機(jī)有機(jī)頭、中間部和機(jī)尾部三個(gè)部分組成。機(jī)頭部位由機(jī)頭架、電動(dòng)機(jī)、液力偶合器、減速器及鏈輪等件組成；中間部位由渡槽、中部槽、鏈條和刮板等件組成；機(jī)尾部是供刮板鏈返回的裝置。

2.產(chǎn)品分類：刮板輸送機(jī)按鏈條數(shù)目及布置方式可分為中單、中雙、邊雙、準(zhǔn)邊雙鏈四種形式。
3.按輸送物料的溜槽結(jié)構(gòu)可分為并列式及重疊式兩種。

4.輸送方式：刮板輸送機(jī)用于水平運(yùn)輸，也可用于傾斜運(yùn)輸。傾斜向上輸送物料時(shí)，傾角不得超過25°，向下輸送物料時(shí)，傾角不得超過20°，否則物料容易下滑出現(xiàn)撒料的現(xiàn)象。如果在輸送過程中，有特別要求必須讓傾角變大時(shí)，需要安裝防滑裝置，可有效避免物料下滑。

5.按輸送能力及電機(jī)功率可分為：輕型(單電機(jī)P<75kw)、中型(單電機(jī)75≤p≤160kw)、重型(單電機(jī)200≤p≤400kw)及超重型(單電p>400KW);

6.按應(yīng)用場所可分為：煤礦井下用輸送機(jī)、煤礦井上用輸送機(jī)、非煤礦山用輸送機(jī);

7.按卸載形式可分為：端卸式、側(cè)卸式;

8.按中部槽結(jié)構(gòu)可分為：開底式、封底式;

9.按驅(qū)動(dòng)電機(jī)形式可分為：?jiǎn)嗡匐妱?dòng)機(jī)驅(qū)動(dòng)型式、雙速電動(dòng)機(jī)驅(qū)動(dòng)型式。

10.刮板輸送機(jī)裝機(jī)功率：5.5kw-320kw，槽寬：280mm-764mm，輸送量：30-700t/h。
