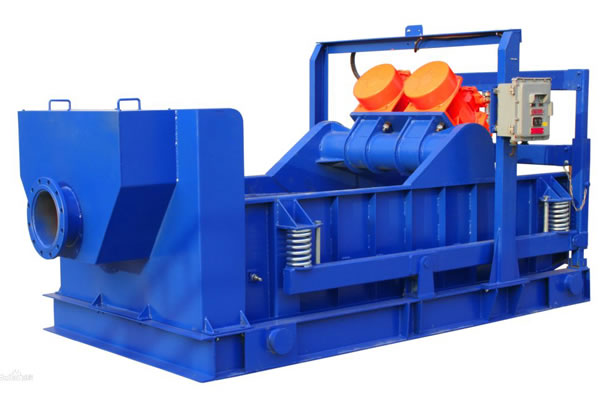

鉆井液振動(dòng)篩

      鉆井液振動(dòng)篩是用于石油鉆井一級固控設(shè)備，該設(shè)備吸取國內(nèi)外同類產(chǎn)品的設(shè)計(jì)經(jīng)驗(yàn)和先進(jìn)技術(shù)，采用新式的激振電機(jī)，是目前國內(nèi)較為先進(jìn)的振動(dòng)篩；我公司可以根據(jù)客戶需求制造實(shí)際適合鉆井液凈化的雙聯(lián)或三聯(lián)振動(dòng)篩，并提供相應(yīng)的連接管匯，同時(shí)該設(shè)備也可作為泥漿清潔器的底流振動(dòng)篩用；該鉆井液振動(dòng)篩具有振動(dòng)強(qiáng)度高、篩分面積大、篩箱角度可調(diào)、結(jié)構(gòu)緊湊、性能卓越、性?xún)r(jià)(jià)比高等優(yōu)點(diǎn)。是目前較為專業(yè)的振動(dòng)篩生產(chǎn)廠家。

產(chǎn)品優(yōu)勢

1、電動(dòng)篩箱角度調(diào)節(jié)，方便可靠，還有機(jī)械角度調(diào)節(jié)用于備用。
     2、篩箱密封專利設(shè)計(jì)，密封效果好，使用壽命長，且便于更換。
     3、篩箱底框采用不銹鋼材質(zhì)，耐腐性和壽命大大提高。
     4、篩箱整體熱處理，能滿足高激振強(qiáng)度下長時(shí)間工作。
     5、板式框架網(wǎng)，加楔塊式篩網(wǎng)壓緊裝置，便于篩網(wǎng)快速更換。
     6、采用國際品牌振動(dòng)電機(jī)，馬丁電機(jī)或者OLI 電機(jī)。
     7、國際著名品牌電氣元件，西門子或者施耐德元件。
     8、多種進(jìn)漿供料方式，方便不同場合使用：后背式錄井罐，頂置式錄井罐，漏斗式進(jìn)料箱。

工作原理

1、鉆井液振動(dòng)篩是鉆井泥漿固相控制系統(tǒng)中的一級固控設(shè)備，處理從井底返漿上來的74μm以上的泥漿固相顆粒。
2、鉆井液振動(dòng)篩是根據(jù)振動(dòng)電機(jī)在偏心塊力的作用下，通過激震梁傳遞產(chǎn)生直線運(yùn)動(dòng)、圓形運(yùn)動(dòng)或平動(dòng)橢圓型運(yùn)動(dòng)軌跡。兩臺電機(jī)中垂線與篩夾角成a角或直線型方式，這樣兩臺激振電機(jī)轉(zhuǎn)動(dòng)方向相反，其相互運(yùn)所產(chǎn)生激振動(dòng)力，在X方向相互抵銷，激振力為零。而在Y方向上兩臺電機(jī)的激振力互相疊加從而帶動(dòng)整個(gè)上下篩箱沿Y軸方向的往復(fù)運(yùn)動(dòng)，同時(shí)使篩網(wǎng)面上的泥漿沿Y軸方向被拋上，然后自由落下時(shí)已向前移動(dòng)，這樣不斷地被拋上落下使泥漿向前運(yùn)動(dòng)，泥漿液通過篩網(wǎng)漏入泥漿罐內(nèi)，而泥漿中的大與篩網(wǎng)孔眼的部分固體顆粒被篩出，從而起到了泥漿液凈化作用。

技術(shù)參數(shù)

型號	GS752E-DM	GS703F-HB	GS703F-DZ	GS594F-HB	GS706E-HB
振動(dòng)軌跡	直線型
處理量	45m³/h (200GPM)	120m³/h (528GPM)	120m³/h (528GPM)	140m³/h (616GPM)	120m³/h (528GPM)
電機(jī)功率(Kw)	2×0.75	2×1.72	2×1.72	2×1.72	2×1.94
篩網(wǎng)數(shù)量(片)	2	3	3	4	6
篩網(wǎng)尺寸	750×900	700×1250	700×1250	585×1165	上：750×900 下：700×1250
篩網(wǎng)面積(m²)	1.35	2.63	2.63	2.7	上：2.03 下：2.63
激振強(qiáng)度(G)	≤ 7.1	≤ 7.5	≤ 7.5	≤ 7.5	≤ 7.5
雙振幅	3.92~5.62	4.14~5.96	4.14~5.96	4.14~5.96	4.14~5.96
篩箱角度(°)	+2°	-1°~ +5°	-1°~ +5°	-1°~ +5°	-1°~ +5°
圍堰高度	710	735	1042	735	895
防爆標(biāo)準(zhǔn)	ExdIIBt4/IECEX/ ATEX
重量(Kg)	907	1542	1685	1589	1864
外形尺寸	1676×1728×1062	2727×1937×1263	2491×1980×1474	2932×1937×1263	2723×2025×1428
備注	以上處理量供參考，依據(jù)不同的篩網(wǎng) API 數(shù)和泥漿狀況會有不同。

產(chǎn)品結(jié)構(gòu)

  鉆井液振動(dòng)篩主要由底座，篩箱，篩網(wǎng)，錄井罐，激振電機(jī)，減震彈簧，控制開關(guān)，調(diào)節(jié)裝置等部分組成。
      1、篩箱：篩箱使用軟（硬）勾邊篩網(wǎng)，框架篩網(wǎng)，采用螺栓拉緊或鍥形塊結(jié)構(gòu)，這樣使繃緊安全可靠不易損壞篩網(wǎng)，此結(jié)夠工作可靠，操作方便，維護(hù)簡單。
      2、錄井裝置：借鑒國外知名品牌，進(jìn)行結(jié)構(gòu)優(yōu)化設(shè)計(jì)，泥漿緩沖效果好，延長篩網(wǎng)使用壽命的效果。
      3、動(dòng)力裝置：由激震梁和兩臺品牌防爆震動(dòng)電機(jī)組成，震動(dòng)噪音小，運(yùn)行效果平穩(wěn)，使用壽命長，安裝維護(hù)方便。
      4、減震裝置：采用高強(qiáng)度復(fù)合橡膠結(jié)構(gòu)，穩(wěn)定性能好，減震效果好，噪音小。
      5、調(diào)節(jié)裝置：采用絲杠下調(diào)節(jié)結(jié)構(gòu)，調(diào)節(jié)精度高，穩(wěn)定性好，操作簡單便捷。
      6、控制裝置：采用品牌防爆或非防爆控制裝置，安全性能好，降壓?jiǎn)?dòng)(dòng)保護(hù)性能強(qiáng)，使用壽命長。

產(chǎn)品維護(hù)

1、吊運(yùn)和安裝過程中嚴(yán)禁碰撞篩網(wǎng)；
     2、經(jīng)常性檢查振動(dòng)電機(jī)座緊固件是否松動(dòng)，如有松動(dòng)應(yīng)擰緊；
     3、振動(dòng)電機(jī)應(yīng)保證；良好的潤滑，每運(yùn)行500小時(shí)左右補(bǔ)充或更換一次潤滑脂，潤滑脂為二硫化鉬的鋰基潤滑脂，用油槍從兩端護(hù)照內(nèi)有嘴補(bǔ)給；
     4、不得隨意拆卸電機(jī)電纜線；
     5、經(jīng)常性檢查篩網(wǎng)，發(fā)現(xiàn)損壞或松動(dòng)，應(yīng)立即更換或繃緊。
