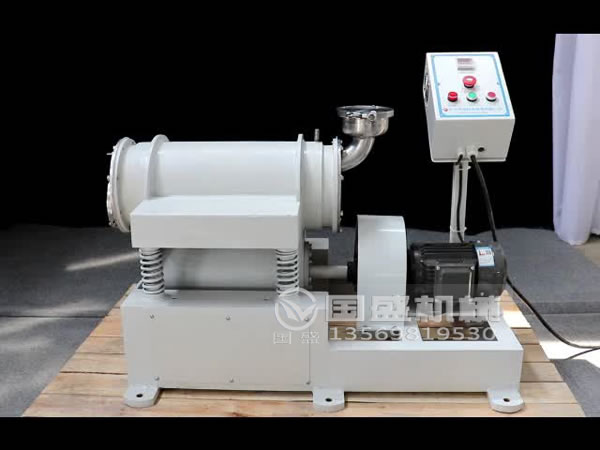

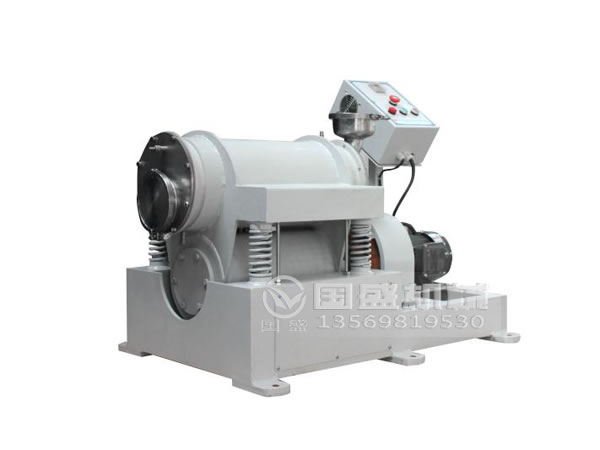

實(shí)驗(yàn)振動磨機(jī)
實(shí)驗(yàn)室振動磨機(jī)通常情況下適用于各種硬度脆性材料的超細(xì)研磨，研磨產(chǎn)品粒度分布均勻，粒度可達(dá)亞納米級，研磨罐材質(zhì)可根據(jù)用戶要求選擇，罐體內(nèi)襯可選不銹鋼、陶瓷（氧化鋁)、氧化鋯、瓷磚、尼龍、聚四氟乙烯、食用級橡膠或聚氨酯等內(nèi)襯，被廣泛用于電子、陶瓷、化工、粉末金屬、鎢、碳化鈣、橡膠化合物、磁性材料和無線電工業(yè)的高頻瓷材料和制藥等領(lǐng)域，是一種新型的高效制粉設(shè)備。
應(yīng)用領(lǐng)域
1.實(shí)驗(yàn)室用振動磨機(jī)適用于化工、冶金、礦山、建材、耐火材料、磨料、玻璃、陶瓷等行業(yè)的中小型粉磨作業(yè)。
2.特別在化工染料、特種陶瓷、粉磨冶金和高級耐火材料等產(chǎn)品生產(chǎn)中作原料的超細(xì)加工方面應(yīng)用廣泛
3.近幾年該系列振動磨機(jī)成為金屬鎂行業(yè)粉磨煅白的粉磨設(shè)備。
4.對于長石、鎂、錳材料的粉磨效果優(yōu)良，是目前國內(nèi)較先進(jìn)的粉磨設(shè)備。
5.適用于各種硬度脆性材料的超細(xì)研磨。
產(chǎn)品特點(diǎn)
1.操作簡單方便、工作可靠、易清洗、對工作條件的適應(yīng)能力強(qiáng)。
2.重量輕、體積小、效率高。
3.結(jié)構(gòu)簡單，通過調(diào)整振幅、頻率、介質(zhì)、配比可以生產(chǎn)出不同粒度的產(chǎn)品。
4.磨筒內(nèi)介質(zhì)充填量比同容量球磨機(jī)高，達(dá)80%，因此處理量大。

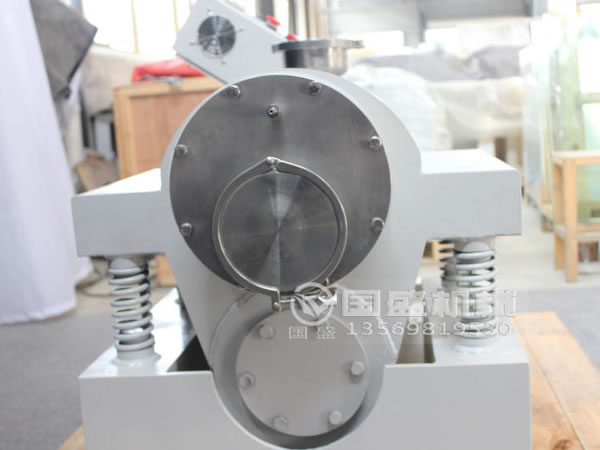

5.圓筒筒體由外筒、內(nèi)襯筒和端蓋組成。內(nèi)襯筒是可更換的，由耐磨材料制成。
6.帶有夾套磨筒的振動磨可以調(diào)節(jié)研磨溫度。
結(jié)構(gòu)原理

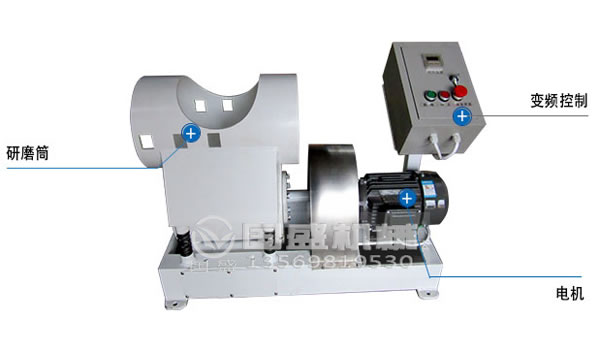

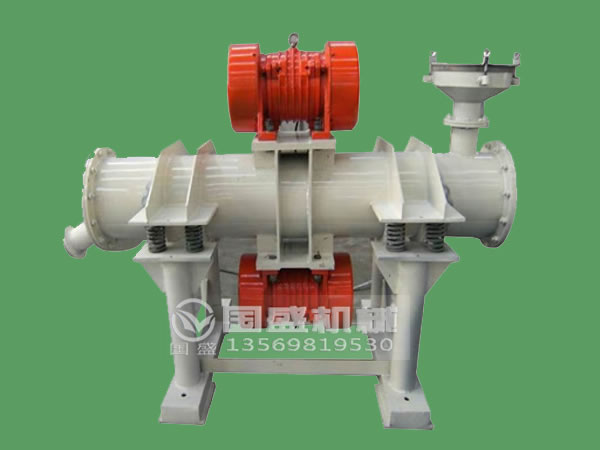

實(shí)驗(yàn)振動磨機(jī)主要由機(jī)架、底架、激振器、磨筒、彈簧、電機(jī)等組成，機(jī)器啟動時(shí)，振動磨機(jī)筒體做圓振動時(shí)，電機(jī)驅(qū)動激振器，產(chǎn)生激振力，使磨筒作高頻小振幅的連續(xù)振動，筒內(nèi)的介質(zhì)和物料在筒內(nèi)翻轉(zhuǎn)，由于磨介的自轉(zhuǎn)和相對運(yùn)動對物料產(chǎn)生頻繁沖擊與磨剝作用，互相沖擊，這種有規(guī)律的翻轉(zhuǎn)、沖擊和介質(zhì)的自轉(zhuǎn)，使物料在短時(shí)間內(nèi)得到粉碎，并達(dá)到理想的粉碎效果，從而達(dá)到均勻粉碎物料的目的。通常情況下有單筒式、雙筒式和三筒式三種結(jié)構(gòu)型式，可以根據(jù)客戶要求進(jìn)行特殊定做，對工作條件的適應(yīng)能力強(qiáng)，無環(huán)境污染，可進(jìn)行干式、濕式球磨。
型號參數(shù)
|
型號 |
容積(L) |
裝料量（L） |
專業(yè)振動三相電機(jī)功率（KW） |
磨筒材質(zhì) |
進(jìn)料力度 |
出料粒度（目） |
備注 |
輸入電源 |
|
ZM-1L |
1 |
0.25 |
1.1 |
不銹鋼、尼龍，剛玉，聚氨酯，氧化鋯，瑪瑙等聚四氟乙烯等
碳鋼，不銹鋼，可內(nèi)襯尼龍，聚氨酯，氟聚氟乙烯，剛玉等
|
≤5 |
200-2000（與物料特性有關(guān)） |
實(shí)驗(yàn)振動 |
380v |
|
ZM-2L |
2 |
0.5 |
1.1 |
|
ZM-3L |
3 |
0.75 |
1.1 |
|
ZM-5L |
5 |
1.25 |
1.1 |
|
ZM-10L |
10 |
2.5 |
1.5 |
≤10 |
輕型振動 |
|
ZM-15L |
15 |
3.75 |
1.5 |
|
ZM-20L |
20 |
5 |
1.5 |
|
ZM-50L |
50 |
12.5 |
3 |
≤15 |
重型振動 |
|
ZM-100L |
100 |
25 |
4 |
實(shí)驗(yàn)振動磨機(jī)優(yōu)勢
1.ZM系列振動磨的激振器由四組主副偏心塊組成，調(diào)整副偏心塊和主偏心塊的相位角，可改變激振力的大小，從而達(dá)到調(diào)整振幅大小的目的，振動磨雙振幅的近似值可以從振幅標(biāo)示牌上讀出。
2.圓筒內(nèi)的粉磨介質(zhì)有鋼球或鋼棒兩種。相同直徑和級配的情況下，鋼棒做介質(zhì)時(shí)的產(chǎn)率要高于鋼球做介質(zhì)時(shí)的產(chǎn)率。
3.用鋼球做介質(zhì)時(shí)，要達(dá)到同樣的粉狀粒度，粉磨時(shí)間較長，但鋼球做介質(zhì)時(shí)能達(dá)到更細(xì)的粒度。
4.振動磨常用介質(zhì)為Φ16-Φ36mm的鋼棒，鋼棒應(yīng)經(jīng)過滲碳和淬火，表面硬度應(yīng)達(dá)到HRC55以上。
5.入料粒度>15mm時(shí)取較大直徑，入料粒度<15mm時(shí)取較小直徑，并采用兩種不同直徑鋼棒的混合級配較好。
結(jié)構(gòu)示意圖
安裝調(diào)整
1.振動磨機(jī)的底架應(yīng)安裝在水泥基礎(chǔ)上，底架應(yīng)找平找正。
2.圓筒兩側(cè)支座下部的水平誤差不得大于0.5mm，底架找平找正后，將地腳螺栓二次灌漿固定牢。
3.振動磨機(jī)安裝調(diào)整完畢后，應(yīng)將隔音罩裝好。
4.各密封防塵部分和軟連接接口應(yīng)處于有效工作狀態(tài)，如有損壞或失效，應(yīng)立即處理或更換。
5.激振器的冷卻水路應(yīng)并聯(lián)振動磨運(yùn)轉(zhuǎn)時(shí)有噪音發(fā)生，為了降低環(huán)境噪音，應(yīng)將振動磨用隔音罩密閉。
