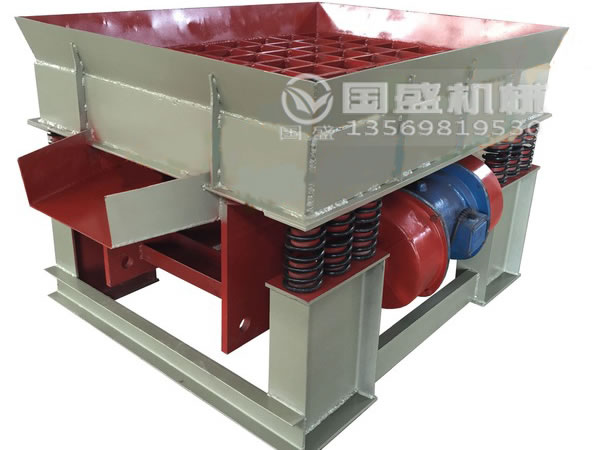

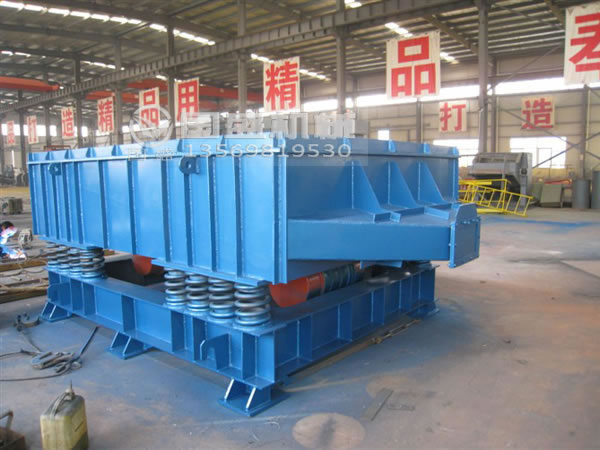

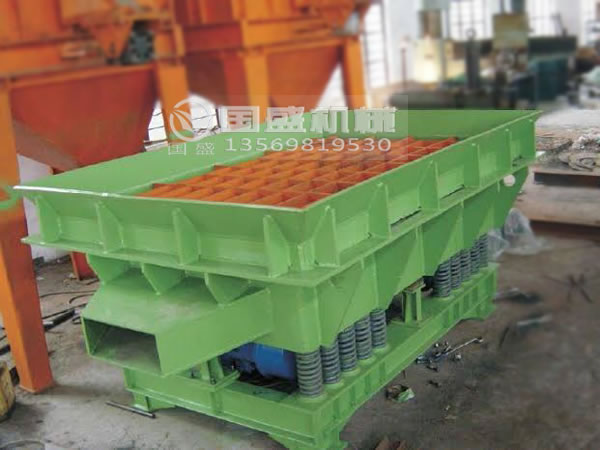

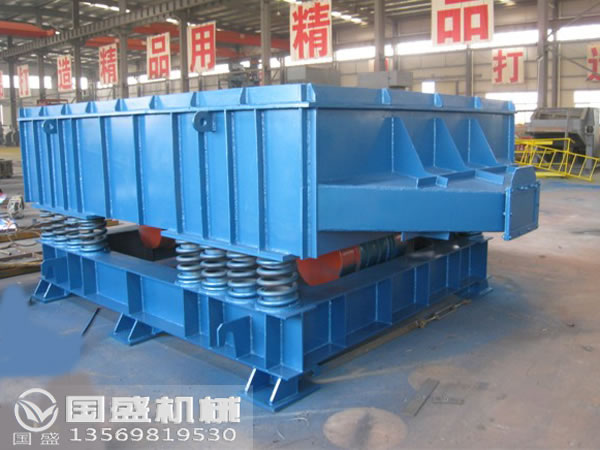

振動(dòng)落砂機(jī)
振動(dòng)落砂機(jī)利用振動(dòng)和沖擊兩種形式，使鑄型中的型砂從鑄件中充分分離出來(lái)，適合機(jī)械化、半自動(dòng)化和手工造型的中小或中大鑄型的落砂，廣泛應(yīng)用于冶金、礦山、砂石等各個(gè)行業(yè)，該設(shè)備特別適合與推箱機(jī)配合使用，并組成一條落砂、鑄件分離輸送的自化生產(chǎn)線，較大的優(yōu)勢(shì)是用于將經(jīng)澆注、冷卻成型的鑄件和砂箱分離，使分離出來(lái)的鑄件作跳躍式前進(jìn)，達(dá)到邊落砂邊輸送的效果，并且在落砂過(guò)程中對(duì)大砂團(tuán)也有一定的破碎作用，是一種使用范圍較廣的設(shè)備。
振動(dòng)落砂機(jī)采用先進(jìn)可靠的雙振動(dòng)電機(jī)自同步和高可靠性耐振的焊接結(jié)構(gòu)和工藝，鑄型在柵格上使型砂與鑄件模具兩者充分分離。型號(hào)和尺寸大小可以根據(jù)客戶(hù)的要求和需求另行設(shè)計(jì)。
產(chǎn)品特點(diǎn)
1.采用焊接結(jié)構(gòu)制造，主體材料采用錳鋼板，所以落砂性能非?？煽糠€(wěn)(wěn)定，而且安裝布置工作也比較靈活可靠，整體投入資金少，維護(hù)安裝方便，易于操作。
3.該設(shè)備只需要利用一定的振動(dòng)頻率就可以將黏在鑄件上的落砂震落。
4.整機(jī)投資小，設(shè)備的一端還可以設(shè)置出料口，使振落下來(lái)的樹(shù)脂砂側(cè)向送出，還具有一定的輸送、篩分功能，能與其它設(shè)備組成落砂制作生產(chǎn)線，屬于一機(jī)多用型。
5.設(shè)備采用振動(dòng)電機(jī)激振，振動(dòng)強(qiáng)度大，落砂效率高。
6.停機(jī)平穩(wěn)可靠，噪音低，是一款環(huán)保型落砂機(jī)，而且屬于非標(biāo)性設(shè)備，客戶(hù)可以根據(jù)自己實(shí)際需要特殊定制。
產(chǎn)品優(yōu)勢(shì)
振動(dòng)落砂機(jī)其實(shí)和直線振動(dòng)篩是同一個(gè)工作原理，兩者的區(qū)別就是振動(dòng)落砂機(jī)屬于重型的直線篩，該設(shè)備不是有金屬篩網(wǎng)或木質(zhì)篩網(wǎng)來(lái)篩選物料的，而是通過(guò)采用加厚承受動(dòng)負(fù)荷性能優(yōu)良的抗脆裂鋼板制造成柵格性的框體，并經(jīng)過(guò)了退火工序，所以抗震性能高，可靠又穩(wěn)定，主要適用于園箱造型線上，也可用于小型砂箱的振動(dòng)落砂，與鱗板輸送機(jī)相配套可組成一條循環(huán)生產(chǎn)流水線，具有落砂效果好，廣泛應(yīng)用于鑄造等重工行業(yè)。設(shè)備的結(jié)構(gòu)簡(jiǎn)單，投入基礎(chǔ)成本低，在鑄件撞擊力和電機(jī)激振力合成作用下，使砂型、鑄件及砂箱充分分離出來(lái)，是目前較理想的振動(dòng)落砂機(jī)。
結(jié)構(gòu)原理

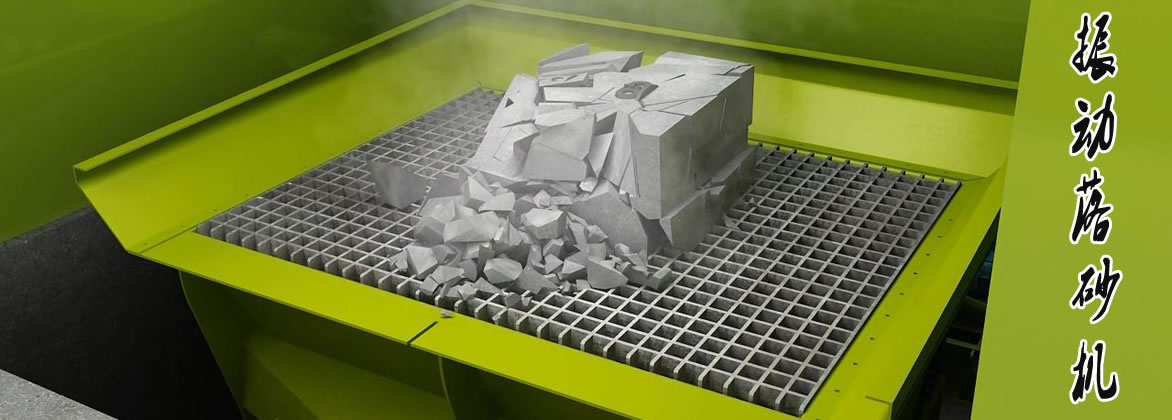

振動(dòng)落砂機(jī)利用了振動(dòng)激振的慣性力和彈性力的合成，安裝的振動(dòng)電機(jī)反向同步運(yùn)行，水平分力保持相互平衡，垂直方向上的合力使得落砂機(jī)隔振體，以一定的加速度或工作質(zhì)量相同的頻率作正弦振動(dòng)，帶物料的模具被放在落砂柵床上，形成有效的振動(dòng)沖擊對(duì)鑄件落砂破碎的，并且會(huì)與柵床之間留有一定的間隙，然后通過(guò)振動(dòng)電機(jī)偏心塊的旋轉(zhuǎn)，帶動(dòng)?xùn)糯采舷倫笥藝駝?dòng)，同時(shí)就會(huì)不停的撞擊模具底面，使模具上的物料充分與模具分離，以完成物料落砂過(guò)程。當(dāng)空載時(shí)，設(shè)備的振動(dòng)噪音低80dB，而負(fù)載時(shí)，振動(dòng)幅度就會(huì)相對(duì)穩(wěn)定，沖擊噪音低，所以說(shuō)是一種環(huán)保型的振動(dòng)落砂機(jī)。
使用方法
當(dāng)振動(dòng)落砂機(jī)全部部件安裝調(diào)整完畢之后，要仔細(xì)查看設(shè)備所有的就緊固螺栓是否有松動(dòng)現(xiàn)象，必要時(shí)進(jìn)行二次緊固，從而保證設(shè)備絕不出現(xiàn)松動(dòng)現(xiàn)象，之后就可以對(duì)設(shè)備進(jìn)行空載試運(yùn)行了，開(kāi)啟啟動(dòng)按鈕，讓設(shè)備空載試運(yùn)行起來(lái)。
當(dāng)空載試運(yùn)行滿足要求后，就可以讓設(shè)備負(fù)載運(yùn)行了，這時(shí)我們可以將澆筑后的砂型或者連同砂箱一起放在設(shè)備的柵格上，開(kāi)動(dòng)設(shè)備進(jìn)行落砂工作，如果想快速加速落砂，操作工可以多次起吊鑄型，這樣就能很容易達(dá)到鑄型和砂完全分離了，當(dāng)砂箱上的落砂全部振動(dòng)下去后，就可以將砂箱調(diào)離設(shè)備，進(jìn)行下一個(gè)鑄型落砂。在整個(gè)落砂過(guò)程中，起吊設(shè)備切記不可脫鉤不得碰撞設(shè)備，避免損壞設(shè)備或出現(xiàn)不必要的人身傷害事件。
型號(hào)參數(shù)
|
型號(hào) |
有效載荷（（T） |
臺(tái)面尺寸 |
柵格尺寸 |
振動(dòng)電機(jī) |
機(jī)器重量 |
|
激振力 |
功率 |
轉(zhuǎn)速（r/min) |
|
L121D |
1 |
1500×1400 |
40×50 |
2×20000 |
2×1.5 |
980 |
2700 |
|
L122D |
2 |
1800×1600 |
40×50 |
2×40000 |
2×3 |
980 |
3100 |
|
L123D |
3 |
2000×1800 |
50×60 |
2×50000 |
2×3.7 |
980 |
4000 |
|
L125D |
5 |
2200×1800 |
60×60 |
2×75000 |
2×5.5 |
980 |
5300 |
|
L128D |
8 |
2760×1960 |
60×70 |
2×100000 |
2×7.5 |
980 |
7000 |
|
L1210D |
10 |
3000×1960 |
70×70 |
2×120000 |
2×9.5 |
980 |
9000 |
|
L1212D |
12 |
3000×2000 |
70×70 |
2×140000 |
2×12 |
980 |
11000 |
|
L1215D |
15 |
3200×2300 |
70×80 |
2×160000 |
2×14 |
980 |
12500 |
|
L1220D |
20 |
3800×3200 |
80×80 |
4×120000 |
4×9.5 |
980 |
23000 |
|
L1225D |
25 |
4000×3200 |
80×80 |
4×140000 |
4×12 |
980 |
25800 |
|
L1230D |
30 |
4000×3200 |
80×80 |
4×160000 |
4×14 |
980 |
30000 |
結(jié)構(gòu)特點(diǎn)

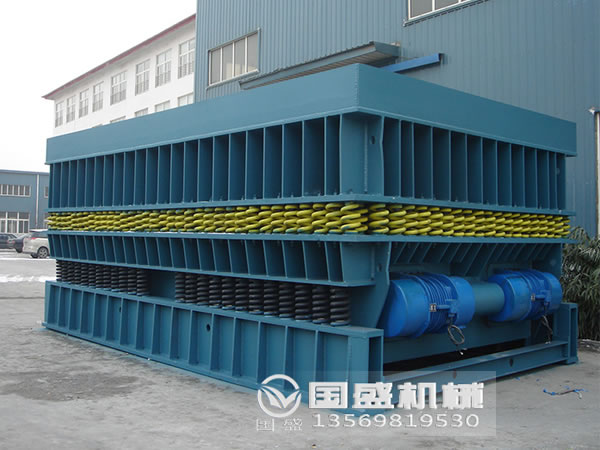

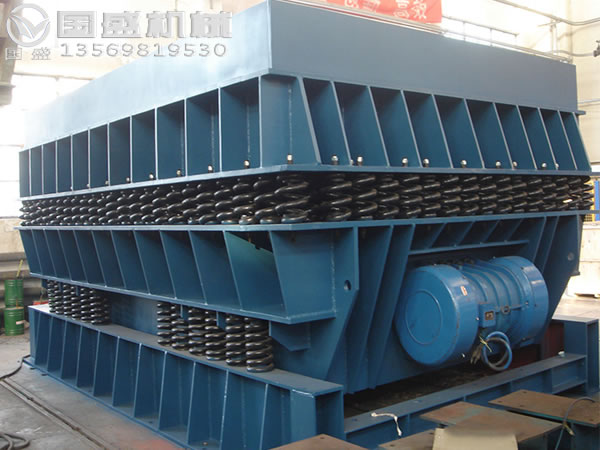

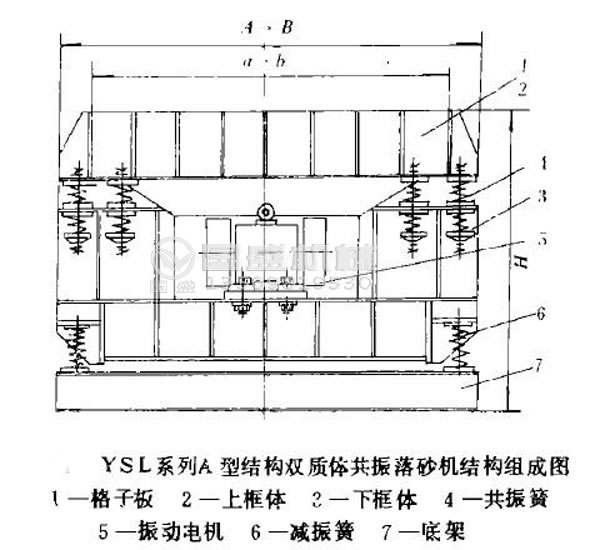

振動(dòng)落砂機(jī)是由工作質(zhì)體、隔振質(zhì)體和底座三部分組成的鑄造設(shè)備，通常情況下，該設(shè)備可以分為單質(zhì)體振動(dòng)落砂機(jī)和雙質(zhì)體振動(dòng)落砂機(jī)兩種樣式，而設(shè)備的振動(dòng)源可以分為機(jī)械、電磁和氣動(dòng)式三種，較常見(jiàn)的振動(dòng)源形式以機(jī)械式應(yīng)用較為廣泛。
在落砂過(guò)程中，當(dāng)振動(dòng)電機(jī)開(kāi)始振動(dòng)時(shí)，安裝在支撐彈簧上的落砂柵床就會(huì)跟著振動(dòng)，這種振動(dòng)是由自由振動(dòng)和強(qiáng)迫振動(dòng)疊加起來(lái)的運(yùn)動(dòng)，載荷的大小能使振幅發(fā)生變化。當(dāng)負(fù)載載荷過(guò)大時(shí)，振幅就會(huì)急劇減小，但是落砂效率會(huì)相對(duì)降低，當(dāng)負(fù)載載荷過(guò)小時(shí)，振幅就會(huì)急劇增大，容易損壞砂箱和設(shè)備，所以合適的振幅是很重要的。落砂時(shí)，鑄型放在支架上鑄型底面和落砂柵床留有間隙通過(guò)柵床振動(dòng)撞擊鑄型底面，使鑄件和型砂分離。由于鑄型不是直接放在落砂柵床上，鑄型重量的變化對(duì)落砂機(jī)振幅的影響相對(duì)地減小了。對(duì)于無(wú)箱鑄型的中小型鑄件，還可采用滾筒式落砂機(jī)，一般都安裝在中小型鑄件無(wú)箱造型生產(chǎn)線上除落砂外兼有熱砂冷卻、舊砂篩分、隔聲隔熱和除塵等作用。
底座安裝方法
1.先將振動(dòng)篩砂機(jī)的地腳螺栓裝在各段底座上，然后調(diào)整兩排彈簧定位套的軸線平行度允差不超過(guò)2mm，而且相對(duì)應(yīng)的兩個(gè)彈簧定位套軸線連線與兩排軸線連線要相互垂直，允差不超過(guò)2mm。
2.調(diào)整完畢后，然后再將各連接位用螺栓牢固連接，地腳螺栓在方孔內(nèi)放正，并用混凝土進(jìn)行二次澆灌，待初次澆筑水泥干后，再將地腳螺栓緊定到位，一定要用安裝彈墊以防松動(dòng)。
3.第三步可以將隔振彈簧放到底座上，按彈簧套就位，并用調(diào)整片調(diào)節(jié)彈簧到一定高度，我們可以以彈簧的高點(diǎn)為準(zhǔn)，但是允差不超過(guò)0.5mm。
4.在對(duì)振動(dòng)電機(jī)進(jìn)行安裝時(shí)，要將兩臺(tái)振動(dòng)電機(jī)按地腳螺孔分別裝在機(jī)器兩端，調(diào)整平行度，之后用限位塊限位即可。
注意事項(xiàng)
1.該設(shè)備的彈簧與地基礎(chǔ)直接連接，對(duì)地基礎(chǔ)的沖擊力很強(qiáng)。
2.在振動(dòng)落砂時(shí)，需要大功率的振動(dòng)電機(jī)進(jìn)行激振才可滿足要求。
3.由于設(shè)備在振動(dòng)落砂時(shí)所產(chǎn)生的熱量會(huì)直接傳導(dǎo)至振動(dòng)電機(jī)，所以是很容易惡化電機(jī)的工作狀態(tài)，所以日常要加強(qiáng)對(duì)電機(jī)的保護(hù)
4.該設(shè)備較大的特點(diǎn)是振動(dòng)電機(jī)是直接與振動(dòng)工作臺(tái)相互連接的，當(dāng)設(shè)備開(kāi)始工作時(shí)，在鑄件撞擊力和電機(jī)激振力合成作用下，機(jī)體焊接處是很容易開(kāi)裂的，所以在設(shè)備制造過(guò)程中，機(jī)體的焊接處要焊接牢固。
注意事項(xiàng)
1.設(shè)備在開(kāi)動(dòng)時(shí)應(yīng)嚴(yán)格按照規(guī)程進(jìn)行操作，檢查設(shè)備的運(yùn)行是否正常穩(wěn)定，各個(gè)表面是否有相碰之處，待一切正常之后方可進(jìn)行開(kāi)機(jī)生產(chǎn)。
2.通常情況下，該設(shè)備正常工作的振幅是2-6mm，而且這個(gè)振幅幅度不得大于6mm，這樣可有效避免機(jī)體開(kāi)焊或彈簧疲勞而斷裂。
3.由于需要落砂的鑄件和砂箱不能自卸，所以在落砂時(shí)必須起吊用吊離機(jī)器將鑄件放在樹(shù)脂用落砂機(jī)上，所以吊車(chē)的質(zhì)量和承重量要很有把握才行。
4.在對(duì)設(shè)備的振動(dòng)電機(jī)進(jìn)行安裝時(shí)，要確保振動(dòng)電機(jī)通電后保持反向轉(zhuǎn)動(dòng)，同向轉(zhuǎn)動(dòng)是起不到任何振動(dòng)效果的。
5.在對(duì)設(shè)備進(jìn)行空載試機(jī)時(shí)，可以啟動(dòng)接通電源使設(shè)備空載運(yùn)行6至8個(gè)小時(shí)，之后啟動(dòng)停止按鈕即可，如果設(shè)備在此期間沒(méi)有故障問(wèn)題，就表面設(shè)備是可以負(fù)載運(yùn)行的，否則一定要將故障問(wèn)題處理解決之后再負(fù)載運(yùn)行。
6.負(fù)載運(yùn)行時(shí)，可以利用起吊設(shè)備將澆筑后的樹(shù)脂鑄型，連同砂箱一起吊到設(shè)備的柵格上，然后啟動(dòng)設(shè)備開(kāi)始落砂，為了使落砂效果更加明顯，可以起吊多次鑄型，使得鑄型和砂箱上的樹(shù)脂全部分離，之后再將砂箱吊離設(shè)備臺(tái)面，進(jìn)行下一次落砂工作。
7.調(diào)整振動(dòng)電機(jī)的激振力即可調(diào)整落砂機(jī)的振幅，激振力大，對(duì)應(yīng)的振幅即亦大。振動(dòng)電機(jī)的二端各有一對(duì)偏心塊，改變兩偏心塊的夾角，即可調(diào)節(jié)振動(dòng)電機(jī)的激振力。當(dāng)二塊偏心塊夾角為零時(shí)，振動(dòng)電機(jī)的激振力為較大值，當(dāng)偏心塊夾角為180°時(shí)，激振力為零。根據(jù)實(shí)際生產(chǎn)的需要，將激振力和振幅調(diào)整至較適宜的范圍。
開(kāi)機(jī)準(zhǔn)備
1.操作工要持證上崗，沒(méi)有經(jīng)過(guò)專(zhuān)業(yè)培訓(xùn)的不得上崗，上崗工作時(shí)要攜帶安全防護(hù)勞保用品，將操作保養(yǎng)細(xì)節(jié)牢記在心。
2.初次使用要對(duì)設(shè)備先進(jìn)行空載試運(yùn)行，并且保證設(shè)備的所有螺栓緊固到位，尤其是振動(dòng)電機(jī)和底座的所有地腳螺栓一定要擰緊。當(dāng)設(shè)備的振動(dòng)變的比較平穩(wěn)可靠，又沒(méi)有異常噪聲或故障時(shí)，就可以負(fù)載運(yùn)行了，否則一定要將故障處理正常后再使用。
3.設(shè)備的旁邊設(shè)置有按鈕盒，可以直接對(duì)設(shè)備進(jìn)行開(kāi)機(jī)和關(guān)機(jī)控制，啟動(dòng)設(shè)備時(shí)主操作工要先對(duì)設(shè)備進(jìn)行檢查，然后再起動(dòng)下部的送砂裝置。
售后服務(wù)承諾
振動(dòng)落砂機(jī)的生產(chǎn)廠家有很多，哪家是行家，關(guān)鍵還是看生產(chǎn)廠家的質(zhì)量和售后服務(wù)了，新鄉(xiāng)市國(guó)盛機(jī)械設(shè)備有限公司的售后服務(wù)承諾如下：
1.針對(duì)每一個(gè)購(gòu)買(mǎi)鑄造用落砂機(jī)的用戶(hù)，我公司免費(fèi)提供指導(dǎo)安裝調(diào)試和免費(fèi)培訓(xùn)操作維修人員，保證解決客戶(hù)的后顧之憂。
2.在設(shè)備的設(shè)計(jì)技術(shù)上，會(huì)將較新的技術(shù)及工藝信息提供給客戶(hù)，并會(huì)跟客戶(hù)保持密切的聯(lián)系，保證客戶(hù)的設(shè)備保持在先進(jìn)的水平。
3.設(shè)備都會(huì)有易損件，針對(duì)這些易損件，我公司將以合理的成本價(jià)格提供的客戶(hù)，保證與原有設(shè)備能夠配套使用，并將安裝程序教會(huì)客戶(hù)。
4.如果我公司所提供的設(shè)備存在質(zhì)量問(wèn)題，我方獲得信息1小時(shí)內(nèi)給予答復(fù)，并協(xié)助解決，將客戶(hù)利益放在第一。
