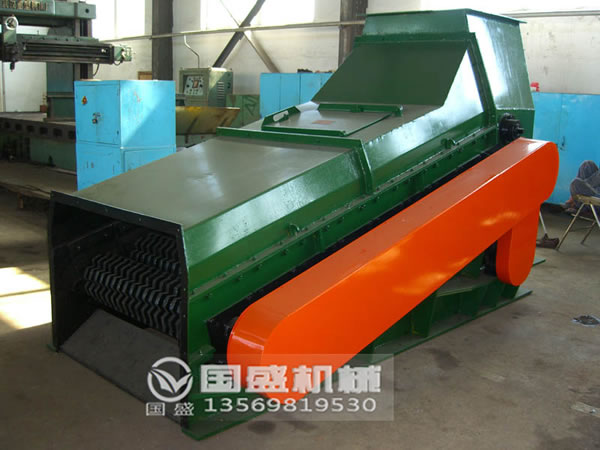

波動篩

  BS系列波動篩煤機(jī)是一種為未經(jīng)篩選的原煤篩分設(shè)計的專用篩分設(shè)備，用于碎煤機(jī)前可將未經(jīng)篩選的各種不同規(guī)格的顆粒物料分級篩分得到所需的出料粒度以滿足用戶的需要。本產(chǎn)品是火力發(fā)電廠輸煤系統(tǒng)的重要設(shè)備之一，在冶金、化工、建材、煤炭等系統(tǒng)也可廣為利用。

產(chǎn)品優(yōu)勢

　1、本產(chǎn)品具有體積小篩分效率高出力大且能自動清理篩面不堵篩、適應(yīng)性廣、篩機(jī)無振動、無粉塵、噪音小等特點;
　     2、 本機(jī)具有旁路裝置可實現(xiàn)自動控制。其技術(shù)水平為當(dāng)代國內(nèi)和國際先進(jìn)水平。本產(chǎn)品曾獲"市優(yōu)"、"省優(yōu)"稱號。

工作原理

  波動篩采用單軸驅(qū)動，所有篩軸按同一方向旋轉(zhuǎn)，使物料沿篩面向前運(yùn)動，同時攪拌物料，符合粒度要求的小顆粒物料，受自重和篩片旋轉(zhuǎn)力的作用，從篩孔中落下，直接由帶式輸送機(jī)送走；不符合粒度要求的大顆粒物料繼續(xù)向前運(yùn)動，被送入碎煤機(jī)中破碎。變傾角等厚波動篩是在普通平篩面滾軸篩的基礎(chǔ)上研究開發(fā)的一種新產(chǎn)品，篩機(jī)采用等厚篩分原理，篩面設(shè)計成帶有不同傾角的三段篩面一次排列，靠近進(jìn)煤斗的篩面傾角為25°，使進(jìn)入篩機(jī)的物料迅速向前移動，減薄物料層厚度，保證物料不在前段篩面上堆積，有利于物料的篩分；中間段篩面傾角為15°此時物料量仍較大，所以采用中等篩面傾角，除了使物料較迅速向前移動減薄物料層厚度外，也使物料在這段篩面進(jìn)行有效的篩分；靠近出料口的第三段篩面傾角為5°，物料在這段篩面上向前移動的速度較前兩段要慢，使物料在這段篩面上得到充分的篩分，也得到一個較理想的篩分效率。

技術(shù)參數(shù)

型號	出力t/	軸數(shù)	篩孔尺寸m	篩分效率%	篩軸轉(zhuǎn)數(shù)r/mi	外形尺寸mm	重量kg
BS100	100	6	40×100	98	140	2655×2250×1400	3500
BS200	200	7	40×130	98	140	3100×2550×1935	5100
BS300	300	7	40×130	98	140	3100×2900×1935	6000
BS500	500	8	40×130	98	140	3400×3000×2050	6500
BS700	700	9	40×130	98	140	3800×3100×2150	7100
BS1000	1000	11	40×130	98	140	4200×3100×2250	7820

 注：以上波動篩煤機(jī)型號尺寸為標(biāo)準(zhǔn)直線篩機(jī)型，如用戶有特殊要求可量身定做。

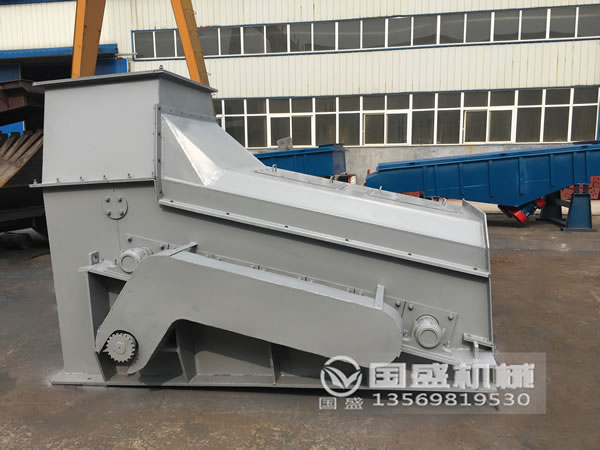

波動篩結(jié)構(gòu)

變傾角等厚波動篩是由機(jī)體、機(jī)蓋、篩軸、進(jìn)煤斗、出口罩殼和控制柜六大部分組成:
1、機(jī)體部分
　 機(jī)體為焊接件，所有篩軸總成通過聯(lián)結(jié)螺栓固定在機(jī)體，機(jī)體側(cè)面裝有襯板。
2、機(jī)蓋部分
　 機(jī)蓋為焊接件，機(jī)蓋起密封作用，機(jī)蓋上面設(shè)有檢修門，前、后跟進(jìn)煤斗和出口罩殼聯(lián)結(jié)。

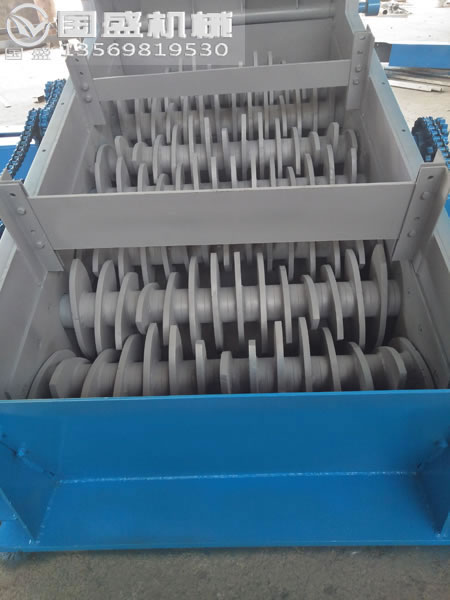

3、篩軸總成部分

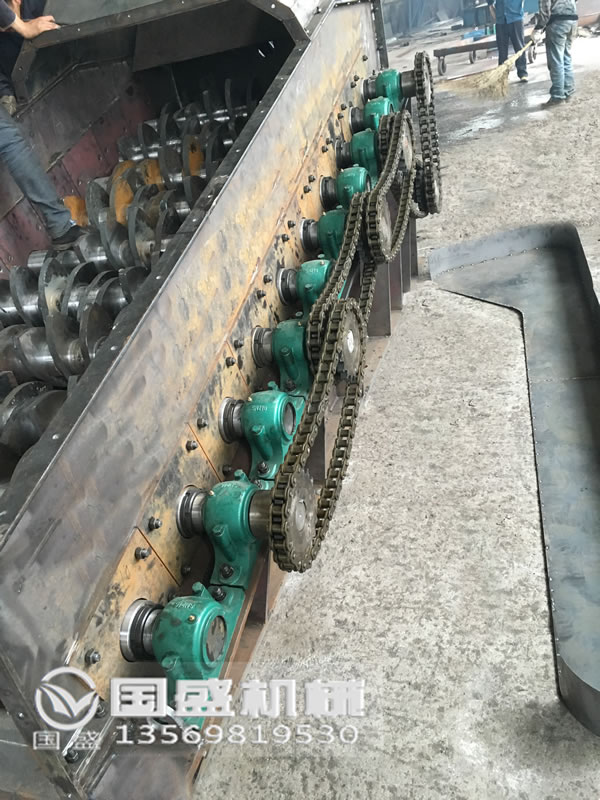

　 篩軸總成由輥道電機(jī)（含減速機(jī)）、篩軸、篩片、平鍵、鎖緊螺母、聯(lián)軸器、軸承座及軸承座附件組成，輥道電機(jī)（含減速機(jī)）與篩軸通過聯(lián)軸器直聯(lián)。
4、進(jìn)煤斗部分
　 帶旁路的進(jìn)煤斗為焊接件，內(nèi)設(shè)擋板，擋板通過電動推桿執(zhí)行器推動，限位翻轉(zhuǎn)，進(jìn)煤斗內(nèi)裝有襯板。
5、出口罩殼部分
　 出口罩殼為焊接件，出口罩殼起密封作用，出口罩殼上面設(shè)有檢修門。
6、控制柜部分
   箱體為防爆、防水專用電控箱，根據(jù)用戶需求內(nèi)配PLC控制系統(tǒng)，解決遠(yuǎn)程操控更方便、更快捷。

產(chǎn)品維護(hù)

1、工作時，首先開車，然后加入待篩分物料，否則會造成機(jī)器損傷，降低機(jī)器使用壽命；
     2、在機(jī)器使用過程中，每次開機(jī)前必須檢查機(jī)器內(nèi)是否存有物料；
     3、應(yīng)先開機(jī)，后給料。停機(jī)時，應(yīng)先停料，后關(guān)機(jī)。確保停前機(jī)器內(nèi)沒有物料；
     4、禁止帶負(fù)荷開機(jī)；
     5、每三個月向軸承內(nèi)部加注潤滑油一次；
     6、 機(jī)器投入使用后三個月檢修一次；

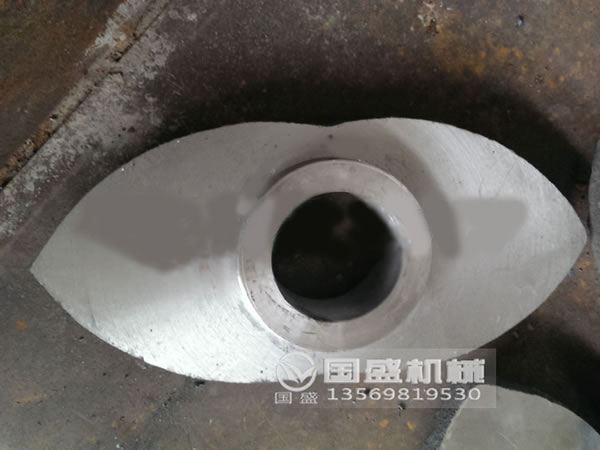

     7、當(dāng)篩片受損嚴(yán)重后，不能達(dá)到篩分目的時，應(yīng)及時更換新的篩片.
